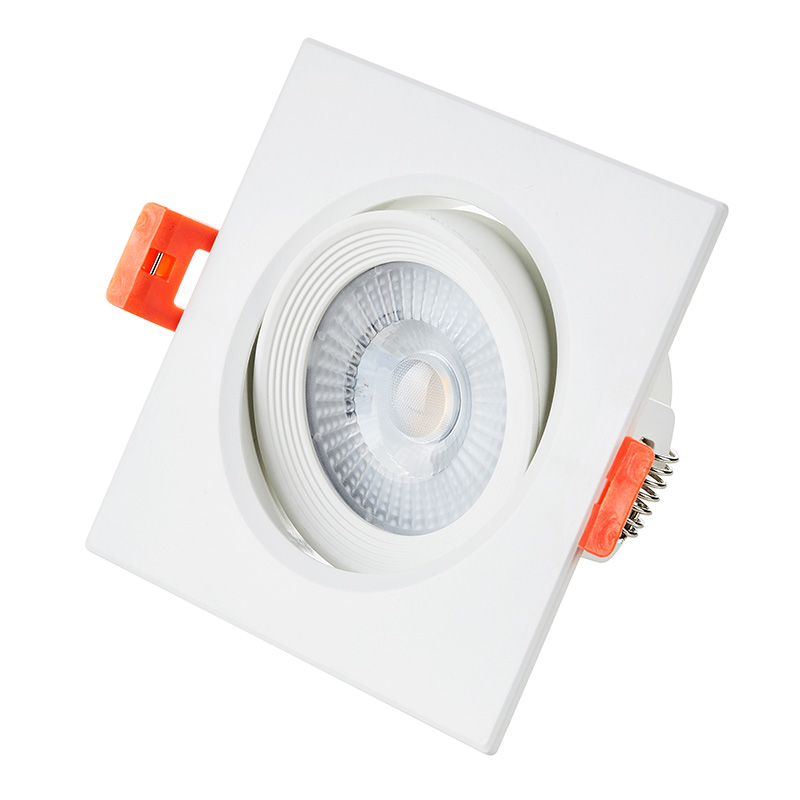

Plastovo-hliníkové stropné svietidlo

Základné parametre

• Čísla modelov:

– PL-AL-5W (5W, Ø90×50mm)

– PL-AL-7W (7W, Ø90×50mm)

– PL-AL-9W (9W, Ø120×50mm)

• Vstupný výkon: 5 W / 7 W / 9 W (± 5 %)

• Svetelný tok:

– 5W: 450–500 lm

– 7W: 630–700 lm

– 9W: 810–900 lm

• LED čip: Vysokoúčinné LED diódy SMD/CSP

• Teplota farby (CCT):

– Štandard: 3000K / 4000K / 5000K (pevné, uveďte pri objednávke)

– Voliteľné: Laditeľné CCT (vypínač alebo nástenné ovládanie)

• Index podania farieb (CRI): ≥80 (≥90 voliteľné)

• Uhol lúča: 38° (presná šošovka pre zaostrené osvetlenie)

Elektrické parametre

• Vstupné napätie: AC 85–265 V (univerzálne)

• Frekvencia: 50/60 Hz

• Faktor výkonu (PF): ≥0,9

• Budič: Zabudovaný budič konštantného prúdu (nestmievateľný)

– Možnosť stmievania: TRIAC/0–10V (uveďte pri objednávke)

Materiál a konštrukcia

• Kryt: hliník potiahnutý plastom (základňa z tlakovo liateho hliníka PBT)

• Možnosti rámu:

– Tvar: okrúhly (predvolené) / štvorcový (voliteľné)

- Farba: biela / čierna / poniklovaná (voliteľné)

• Šošovka: PMMA optická šošovka (38° úzky lúč, antireflexná)

• Inštalácia: Montáž pomocou pružinovej spony (bez náradia)

Tepelné a mechanické

• Odvod tepla: Hliníková základňa s plastovou izoláciou (efektívne chladenie)

• Prevádzková teplota: –20°C až 50°C

• Ochrana proti vniknutiu (IP): IP20 (použitie v interiéri)

• Rozmery výrezu:

– 5W/7W: Ø68mm

– 9W: Ø90mm

• Rozmery produktu:

– 5W/7W: Ø90 mm × 50 mm (V)

– 9W: Ø120 mm × 50 mm (V)

Optický a výkon

• Antireflexný dizajn: Zapustený 38° objektív (UGR<19)

• Svetelný výkon: 90–100 lm/W

• Životnosť: 30 000 hodín (L70)

Certifikácie a zhoda

• Bezpečnosť: CE, RoHS, EN/IEC 60598

• EMC: EN 62493, EN 61000-3-2

• Záruka: 3 roky

Balenie

• Rozmery jednotky:

– 5W/7W: Ø90 mm × 50 mm (V)

– 9W: Ø120 mm × 50 mm (V)

• Hmotnosť:

– 5W/7W: 130 g

– 9 W: 180 g

• Balenie: 10ks/krabica (chránená penou)

Sprievodca objednávaním

• Tvar rámu: okrúhly (predvolené) / štvorcový (voliteľné)

• Farba rámu: biela / čierna / poniklovaná

• Možnosti CCT: Pevné (3000K/4000K/5000K) alebo laditeľné (špecifikujte)

• Stmievateľné: Špecifikujte, ak je to potrebné

Poznámky k inštalácii

• Pred inštaláciou skontrolujte veľkosť výrezu (Ø68mm pre 5W/7W, Ø90mm pre 9W).

• Pri laditeľných modeloch CCT potvrďte spôsob ovládania (vypínač alebo nástenný vypínač).

• Zabezpečte správny odvod tepla v uzavretých stropoch.

Dajte mi vedieť, ak potrebujete ďalšie podrobnosti (napr. špecifikácie ovládača, testovacie správy)!

Aplikácie

• Komerčné: Maloobchodné predajne, galérie, kancelárie (zvýraznené osvetlenie)

• Obytné: Obývacie izby, kuchyne (pracovné osvetlenie)

• Pohostinstvo: hotely, reštaurácie (náladové osvetlenie)
